一、雕刻機的功能需求：
1.控制方式選擇用V/F控制，多段V/F曲線。
2.需要端子控制作為命令源，二線式端子控制：只需一個正轉命令FWD（XF輸入）。
3.※頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從V1端口輸入頻率指令即可。
4.最高運行轉速一般在24000r/min，換算變頻器的運行頻率為400Hz（2級的高速電機），最低的切削轉速為2000r/min，
我們用650Hz的非標可以很好的滿足其要求。
5.加速和減速時間根據客戶自身需求，一般在20～30s，因運行的轉速比較高，所以需要帶制動單元的變頻器。
6.需要故障信號輸出信號和故障復位信號（兩組可編程繼電器輸出，X1-X7多功能端子均可作復位輸入）。
二、雕刻機的性能需求：
1.全速度范圍內速度波動小。
2.低速力矩大，可以保證低轉速切削。
3.加減速的時間盡量短。

最低的切削轉速可以在500r/min以下。我司CFC710系列變頻器可以做多段VF曲線，可以很好的控制高低速的不同轉矩提升，因此能很好的滿足高速雕刻機上的要求。單從功能上講，我司的CFC610系列變頻器也可以滿足其要求。
具體的調試參數(針對額定頻率400Hz，額定電壓380V，額定轉速24000)：

序號	參數代碼	設定值	功能說明	備注
1	F000	1	運行命令方式為外部端子啟動
2	F001	2	頻率設定通道為端子電壓V1模擬輸入
3	F004	400HZ	上限頻率為400HZ
4	F045	400HZ	上限對應頻率為400HZ
5	F006	20-30S	加速時間	根據實際生產工藝需求進行設定
6	F007	20-30S	減速時間
7	F018	2	電機級數
8	F019	400HZ	電機額定頻率
9	F020	380V	電機額定電壓

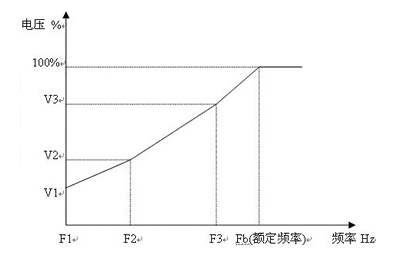

10	F021	2	多點自定義V/F曲線
11	F023	300HZ	V/F頻率點3	根據實際情況可以對F023-F028進行適當調整，保證其在切削狀態下不過流。
12	F024	75%-80%	V/F電壓點3
13	F025	100HZ	V/F頻率點2
14	F026	26%-30%	V/F電壓點2
15	F027	0HZ	V/F頻率點1
16	F028	2%-4%	V/F電壓點1
