背景介紹，此為一屋頂分布式 光伏發電項目的匯流箱接線圖。

如圖所示，此交流匯流箱為4進一出，進線電流61.2A，斷路器額定電流80A，進線電纜ZRC-YJV-0.6/1kV-3*16。出線電流244.8A，斷路器額定電流315A，出現電纜ZRC-YJV-0.6/1kV-3*185。有幾個疑問

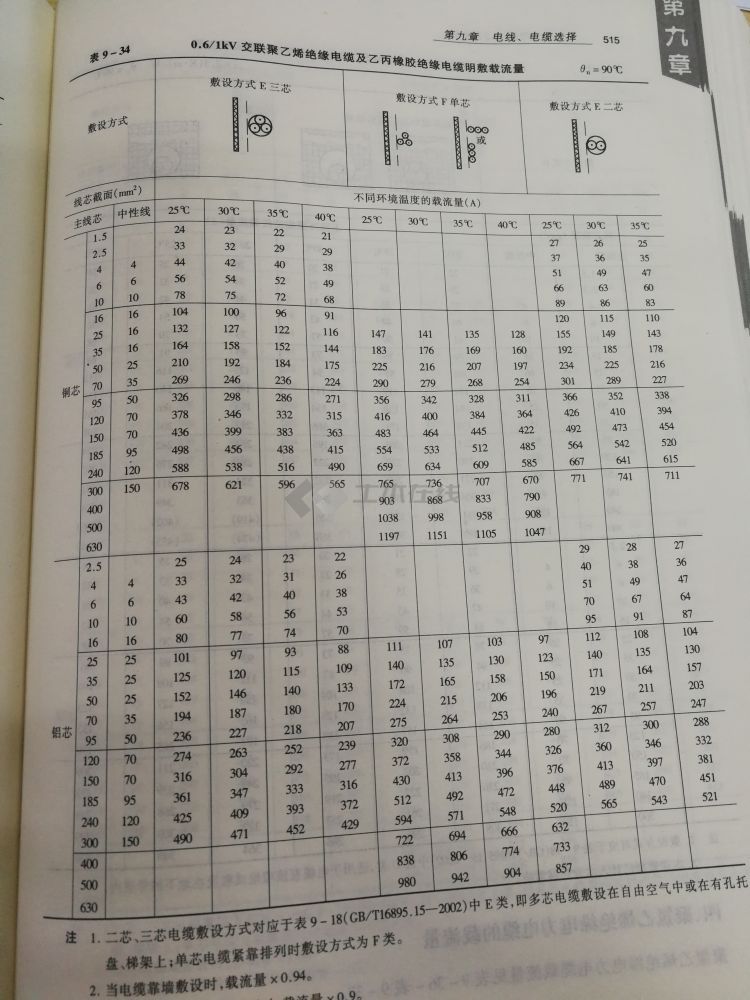

1，源創電氣告訴大家，匯流箱出線電纜選擇不帶鎧，而實際上匯流箱出線要從屋頂下引到廠房路邊箱變低壓側，要直埋、過路穿管的。而且從工業與民用配電設計設計手冊來看，電纜明敷和直埋的載流量相差很大，出線電纜按3*185選擇可能載流量不夠。

2，源創電氣告訴大家，浪涌保護器前面加個熔斷器是什么道理，100A的選擇是否合理 另，之前看到的開關和電纜型號的一般選用方法，開關≥計算電流*1.25，計算電流*0.7≥線纜載流量。按這個方法出線電纜載流量要達到350A，如果考慮直埋部分的話，3*185電纜的載流量最多為304A，達不到要求是否要更換為3*240的電纜。 k
