電容無功補償是，在高壓側還是低壓側的。



一般是補償在哪一側的，在變壓器高壓側和低壓側，補償相同容量的電容可以，達到同樣的補償效果嗎，為什么。

　　高壓低壓都有。但低壓補償集中便于管理，維護！補償效果最好的，就是在各個用電場所就地補償。

　　電網中的電力負荷如電動機，變壓器等，大部分屬于感性負荷，在運行過程中需向這些設備，提供相應的無功功率。在電網中安裝并聯電容器等，無功補償設備以后，可以提供感性負載所消耗的，無功功率，減少了電網電源向感性負荷提供，由線路輸送的無功功率，由于減少了無功功率在電網中的流動，因此可以降低線路和變壓器，因輸送無功功率造成的電能損耗，這就是無功補償。

高壓低壓都有。但低壓補償集中便于管理，維護！補償效果最好的就是在，各個用電場所就地補償。



高壓低壓都有。補償效果最好的就是在各個，用電場所就地補償。在變電所集中補償效果差點。

　　無功補償?shù)幕驹?，電網輸出的功率包括兩部分，一是有功功率，二是無功功率，直接消耗電能，把電能轉變?yōu)闄C械能，熱能，化學能或聲能,利用這些能作功，這部分功率稱為有功功率，不消耗電能，只是把電能轉換為另一種形式的能，這種能作為電氣設備能夠作功的，必備條件,并且，這種能是在電網中與電能進行周期性轉換，這部分功率稱為無功功率，如電磁元件建立磁場占用的電能，電容器建立電場所占的電能，電流在電感元件中作功時，電流滯后于電壓90°。而電流在電容元件中作功時，電流超前電壓90°，在同一電路中，電感電流與電容電流方向相反,互差180°。

　　無功補償?shù)木唧w實現方式，把具有容性功率負荷的裝置與，感性功率負荷并聯接在同一電路，能量在兩種負荷之間相互交換。這樣，感性負荷所需要的無功功率，可由容性負荷輸出的無功功率補償。

專注電能質量，凈化用電環境，高效利用能源，服務低碳經濟，創造綠色電能是每個默頓人的夢想，我們竭誠為電力用戶提供全方位的服務。以用戶需求為導向提供高性價比，電力電子產品及解決方案，使電力能源更高效為人類服務。

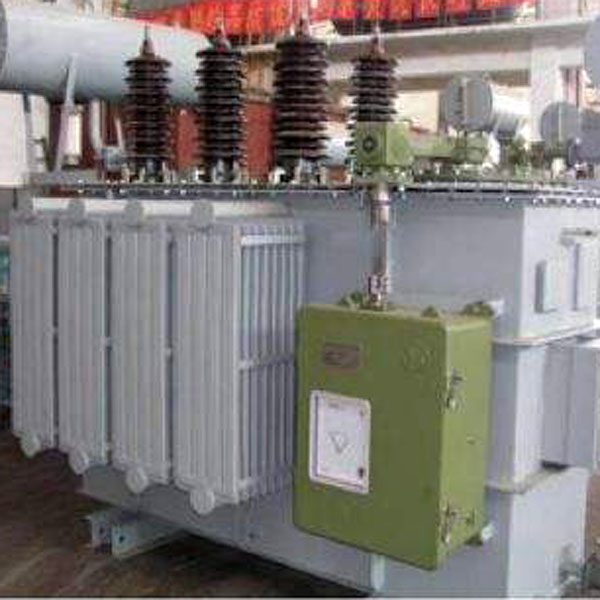

從圖紙上看兩臺2500KVA變壓器，下端還有負載，10KV側就有兩臺高壓電機，兩種主案可供參考。

1、如果兩臺高壓電機做就地補償，（固定補償），那么兩臺變壓器下端一定，要配套獨立的補償，并且補償精度要高才能滿足最終功率，因數達到0.91以上。

2、如果高壓側做集中補償，那就要做成自動補償，高壓側可少分幾個投切回路，具體回路容量可根據負荷情況來分配。

最后，我建議你最好做成高壓集中補償，（高壓自動補償），這樣補償效果會更好。
